產品概述：

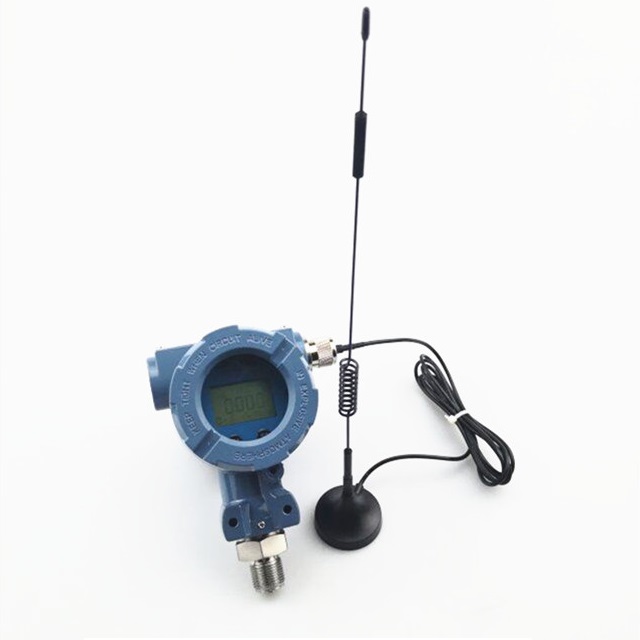

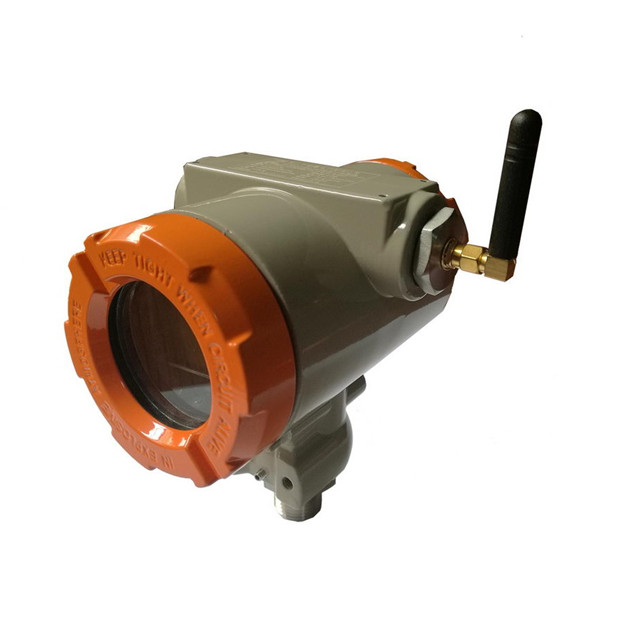

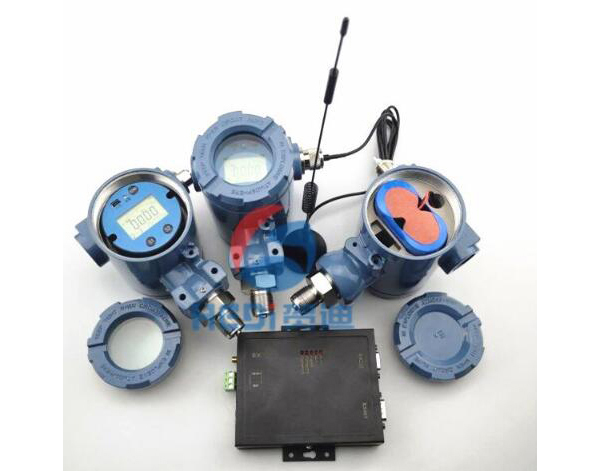

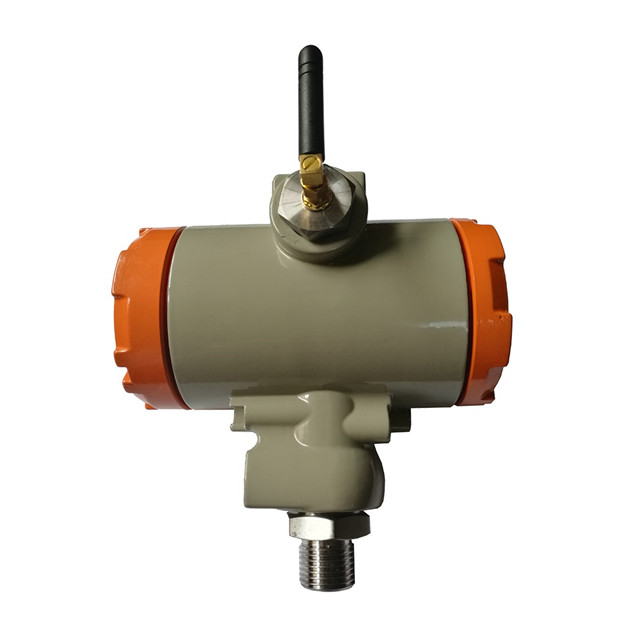

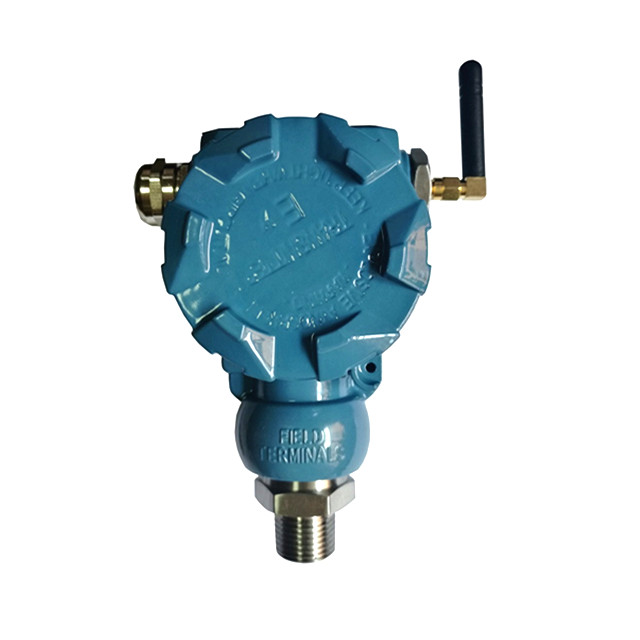

       HDP402z ZigBee無線蜜桃乱伦视频變送器屬於油水井無線監控係統的配套產品，適用於石油油水井生產、儲運工藝過程的蜜桃乱伦视频和溫度監測。采用微功耗無線通訊模式，不需要接線，安裝更為快捷、安全方便，另有配套無線轉接設備，可將諸多無線蜜桃乱伦视频信號轉換為MODBUS標準信號通過以太網或串行傳輸，能夠方便的接入測控係統，有著廣泛的應用層麵。

產品特點

• Ø 管道蜜桃乱伦视频無線測試，典型應用於油田井口蜜桃乱伦视频監測；

• Ø 防爆設計：隔爆鋁殼，電路板係統本質安全；

• Ø 防護等級：IP66，全密封防水設計；

• Ø HDP402z ZigBee通訊，可用手抄器對其配置、測試；

• Ø LCD顯示：-40~75℃寬溫度工作範圍，可顯示蜜桃乱伦视频數據、電池電壓、無線信道等多種信息；

• Ø 安裝方向可調：通過活接或轉接頭接入現場管道閥門，可調節方向；

• Ø 38Ah高能量鋰亞電池，超長工作壽命；

• Ø 高增益天線，無線傳輸距離達200m以上；

• Ø 定製護線套，防止線纜接頭斷裂；


技術指標

1、被測介質：液體、氣體

2、蜜桃乱伦视频量程：0~60MPa可定製

3、精度：0.5級

4、過載蜜桃乱伦视频：150% F.S

5、上報周期：1分~12小時 可設定

6、 小數位數：0~3位 可設定

7、 信號傳輸：ZigBee無線（2.4g）

8、 發射功率：≤40mW

9、 通訊距離：≥200m

10、工作電源：3.6V鋰電池

11、防爆等級：Exib IIC T4 Gb

12、外殼防護：IP66

13、過程接口：客戶定製

14、工作環境溫度：-40~75℃

15、工作環境濕度：≤97% RH

16、產品重量：2000

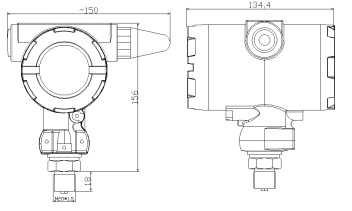

外型結構

顯示說明

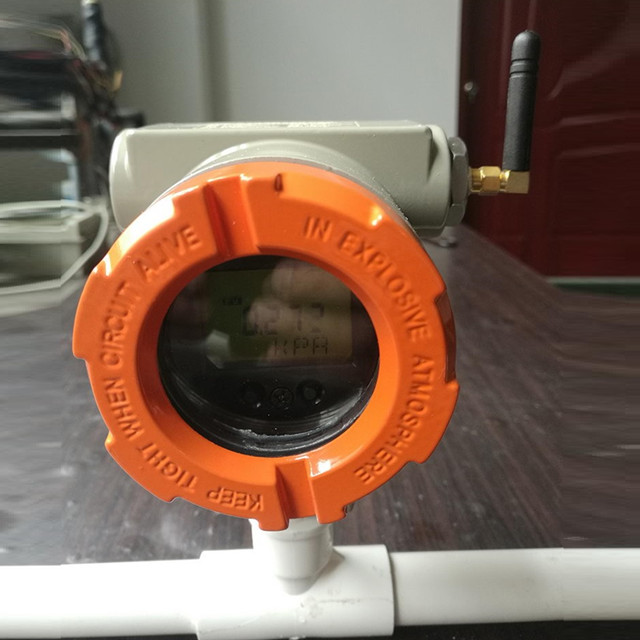

無線一體蜜桃乱伦视频變送器顯示麵板如圖二：

顯示麵板各部分說明如下：

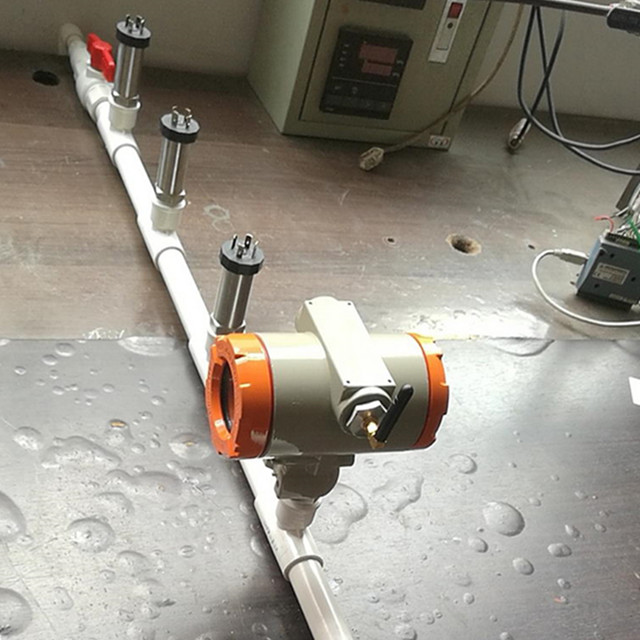

安裝方法

1、確定高精度無線油壓變送器工藝要求的測量範圍與要安裝的變送器量程一致。

2、工藝安裝的接頭螺紋規格必須與變送器配套。

3、管道上安裝蜜桃乱伦视频變送器，先將管道上的準備安裝蜜桃乱伦视频變送器的閥門（針型閥或閘閥）關閉，然後有2種安裝方式：(1)將變送器直接旋入閥門的上端口；(2)將活接或轉接頭旋入閥門的上端口，再將變送器旋入活接或轉接頭的上端口，此種安裝方式以增加活接或轉接頭來調節方向。安裝完畢，開啟針型閥閥門確認無滲漏現象，即安裝合格。
