HDS101壓差式水蜜桃视频在线，也叫沉降監測水蜜桃视频在线，是一種高精密蜜桃视频APP有色測量儀器，用於測量基礎和建築物各個測點的相對沉降。整套水準儀由儲液器、水準儀、保護罩、通聯氣管、液管及數據采集儀等部件組成。

    主要應用於大型建築物、高層建築物、大壩、水電站、核電站、水利樞紐工程、鐵路、地鐵、高鐵、綜合管廊等各測點不均勻沉降的測量。

工作原理

     壓差式水蜜桃视频在线是基於連通器原理，通過測量若幹個相互聯通的安裝於被測量點儲液罐液麵高度與測量基點（不動點）液罐液麵高度的相對變化，反推出各個儲液罐安裝位置相對位置沉降變化量的一種精密儀器。

應用領域

• 軌道交通路基沉降監測                   地鐵支撐牆沉降監測

• 隧道上部山體及建築物                   高速公路路基、邊坡沉降檢測

• 橋墩、基坑沉降檢測                        大壩及水利樞紐、高層建築的基礎

• 核電站、大型水電站                      綜合管廊沉降監測

主要技術參數

• 量程:  0～500～1000～20mH2O (量程可定製)

• 輸出:  默認RS485(MODBUS-RTU協議), 可定製4~20mA,0~10V,0~5V等

• 顯示分辯率:  0.01mmH2O

• 精度:  ±0.1%FS

• 供電:  12VDC（7～30VDC,極限5VDC）

• 絕緣電阻:   ≥1000 MΩ/100VDC

• 補償溫度:  -20～60℃（特殊溫區訂貨時注明,可定製補償負30℃超低溫）

• 介質溫度:  -40～85℃

• 環境溫度:  -40～85℃

• 儲存溫:  -40～85℃

• 相對濕度:  0～95% RH

• 密封等級:  IP67/(可定製IP68)

• 過載能力:  150%FS

• 響應時間:  ≤10mS

• 穩定性:  ≤±0.03%FS/年

• 振動影響:  ≤±0.15%FS/年（機械振動頻率20Hz～1000Hz）

• 電氣連接:  四芯防水航空接插件

• 介質連接:  Ф10*6.5mmPU液管和Ф8*5mmPU氣管

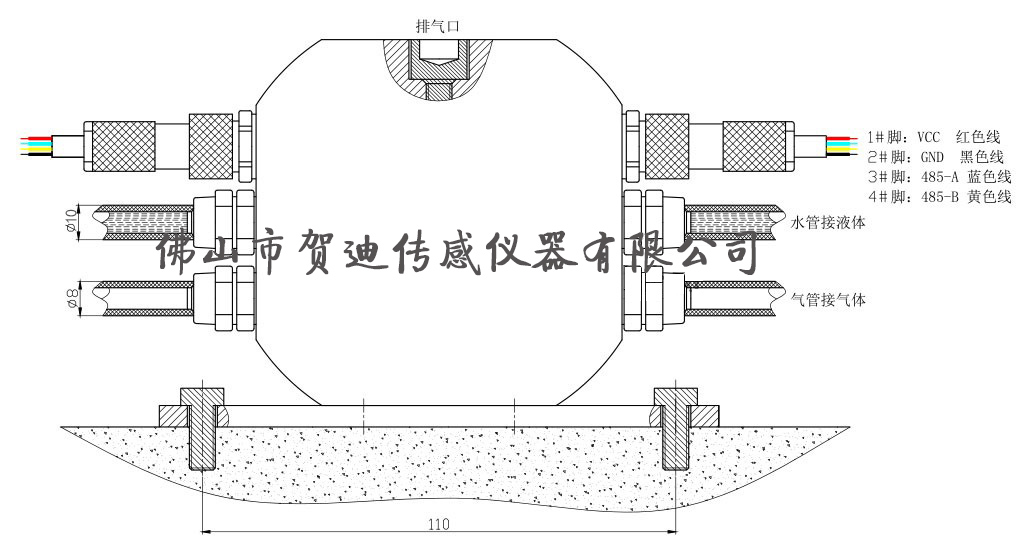

尺寸圖（單位mm)
